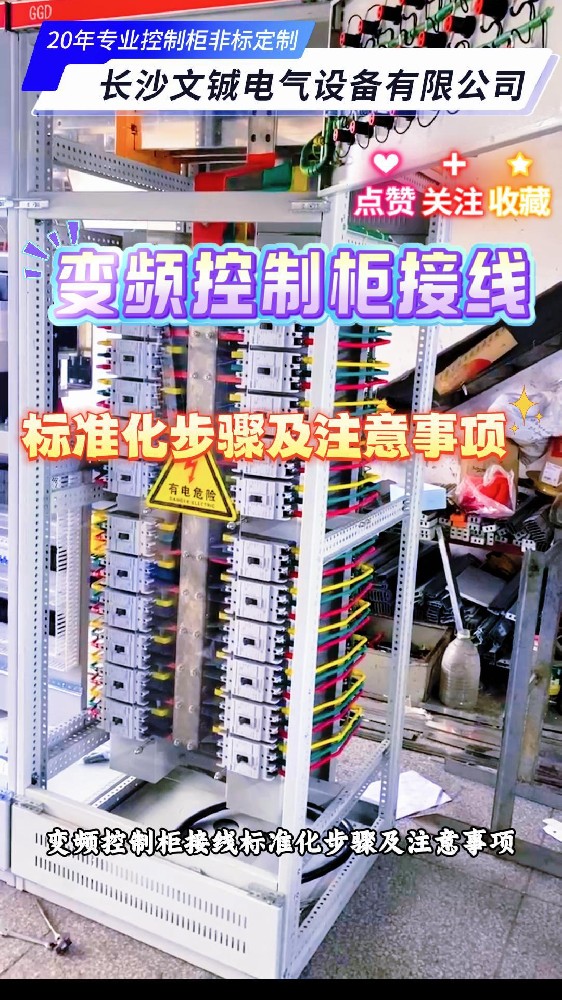

變頻控制柜接線標準化步驟及注意事項

變頻控制柜接線標準化步驟及注意事項

一、主回路接線步驟

電源輸入端子(RST)連接

使用300mm2以上電纜接入三相380V電源，注意相序必須正確（錯誤會導致設備損壞）

電機輸出端子(UVW)連接

采用屏蔽電纜連接電機，電機外殼必須可靠接地（接地電阻≤4Ω）

二、控制回路接線要點

基本控制信號

啟動/停止端子：X1/X2接按鈕開關，公共端接CM

故障反饋端子：A2/C2接報警指示燈

模擬量輸入

遠傳壓力表：黃線接A11，綠線接10V，紅線接GND（三線制）

兩線制變送器：接10V和11V端子

特殊功能擴展

無水保護：通過浮球開關的常開/常閉觸點控制停機

多段速控制：通過M3/M4/M5端子組合實現

三、安全注意事項

必須安裝無線電噪音濾波器（如FR-BIF），避免電磁干擾

制動電阻必須接在變頻器正極和PB端子之間

長距離布線時需設置Pr.156參數補償電壓降

四、接線后檢測

1.使用萬用表測量端子間絕緣電阻（＞1MΩ）

2.首次通電前必須檢查相序（錯誤需通過參數131.40修正）

3.帶載測試時需逐步增加負載，觀察電流波動情況
